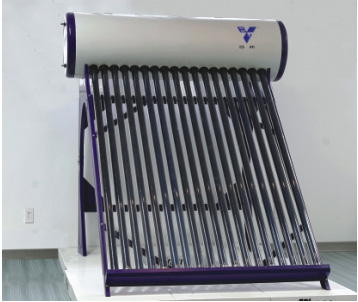

A U R I N K O K E R ä I M E T

P a i n e e t o n j ä r j e s t e l m ä

Thermosyphon system (YBT)
Aurinkovesilämmitin perustuu veden luonnolliseen kiertoon keräimen ja säiliön välillä. Koska lämmin vesi on kevyempää kuin kylmä vesi, niin kylmä vesi virtaa alaspäin ja lämmin vesi virtaa ylös. Vesi lämpenee jatkuvasti säiliön ja keräimen välillä. Näin ollen lämmin vesi virtaa aina kylmemmän veden päälle, kunnes kaikki vesi on lämmennyt kuumaksi.

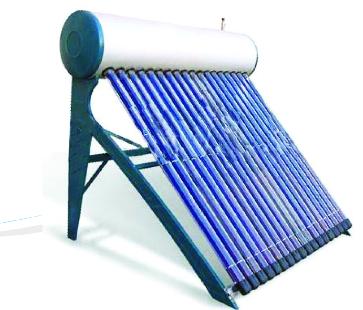

P a i n e e n a l a i n e n j ä r j e s t e l m ä

Integroitu paineenalainen järjestelmä
1) 50 mm polyuretaani eristys
2) Suunniteltu sähköuppovastus pilvisten, lumisten ja sateisten päivien varalle
3) Sopiva paine taso aina 0,6 Mpa asti
4) Kuoren materiaali: galvanoitu
5) Säiliön sisäpuolinen materiaali: Koska säiliö on paineenalainen, niin, sillä on seuraavat edut:
a) Ei korroossiota: Voidaan estää syöpyminen johtuen mm. kloorista,merivedestä tai suolavedestä
b) Ei vuotavia kohtia: erityinen antikorroosiopinnoite
c) Hygieeninen vesi: em. ominaisuuksista johtuen vesi on puhdasta
6) Soveltuu kaikkiin ilmastoihin
7) Automaattinen veden täyttö

A U R I N K O K E R ä I N V A I H T O E H D O T

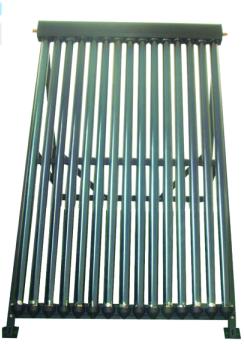

- T y h j i ö p u t k i a u r i n k o k e r ä i n

1) Vesi lämpiää lämpöputkella nopeasti
2) Tyhjiöputkessa ei ole vettä
3) Voidaan yhdistää arkkitehtuuriin täydellisesti
4) Voidaan yhdistää jo olemassaolevaan putkistoon
5) Toimii satunnaisista putkirikoista huolimatta.

- P a n e e l i a u r i n k o k e r ä i n

Messinki-alumiiniseos runko.
Kupari rivoitettu ultraäänihitsauskonella hitsattu kupariputki...
Tehokas sininen TINOX pinnoite keräinpintana
Lasi: 4mm karkaistu lasi
Galvanoitu teräs pohjalla
Toimintapaine: 6bar
Keräimen koko: 2m², 2,5m², 3m²

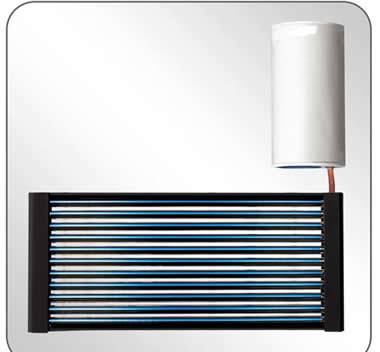

- P a r v e k e t y y l i n a u r i n k o v e s i l ä m m i t i n

*Parvekkeelle aurinkovesilämmitin, erityisesti suunniteltu moderneihin rakennuksiin. Integroituu huomaamattomasti parvekkeeseen ja tekee rakennuksesta kauniin.
*Vaikka putki rikkoutuisi, erityisrakenne takaa, että järjestelmä toimii normaalisti.
*Järjestelmässä on sähkövarmistus, jotta jatkuva kuuman veden saanti voidaan varmistaa, ja järjestelmästä saadaan käyttäjälle nautittava.

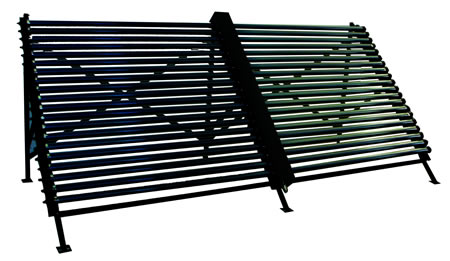

- K e r ä i n m o d u u l i

Materiaali yksityiskohtia:
-Sisäsäiliö: 304 2B ruostumaton teräs - 0,7mm
-Säiliön ulkokuori: galvanoitu teräs - 0,4 mm
-Eristys: 40mm pylyuretaani
-Huomautus: 50 kpl tyhjiöputkia / yksikkö

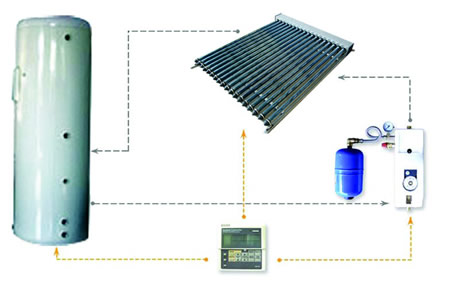

S p l i t s o l a r s y s t e m (Jaettu aurinkojärjestelmä)

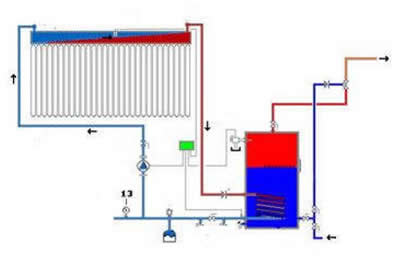

ACTIVE CLOSE LOOP SYSTEM (YBT-ACL) (Aktiivinen suljettu kierto -järjestelmä)
Suljettu kierto -järjestelmä pumppaa lämmönvaihtonesteen (tavallisesti glokooli-vesi sekoitus) aurinkovesilämmittimen lävitse. Lämmön vaihtimet luovuttavat lämmön nesteestä lämminvesivaraajasäiliöön. Suljettu kierto -järjestelmä on suosittu vaihtoehto erittäin kylmillä alueille, joilla veden laadussa on parantamisen varaa.

L a a j a a u r i n k o v e s i j ä r j e s t e l m ä

Laaja aurinkovesijärjestelmä koostuu aurinkokeräimistä, vesisäiliöstä, ohjainyksiköstä, kiertovesipumpusta ja vesiputkistosta.

1) Soveltuu suureen tarpeeseen: lämmintä vettä jopa sadoille
2) Laaja käyttöalue: Asuinalueet, hotellit, koulut, uima-altaat jne.
3) Halvat kulut: alkuinvestointi, jonka jälkeen ei tarvitse maksaa enää perinteisistä energialähteistä
4) Voidaan soveltaa erilaisiin tarpeisiin, järjestämme parhaat suunnitelmat
5) Huolto on helppoa
6) Voidaan yhdistää perinteisiin energianlähteisiin.

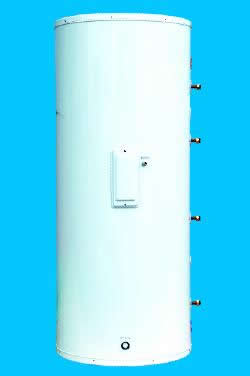

L ä m m i n v e s i v a r a a j a

Ominaisuudet:
1) Hitsaamattomalla sisäkalvolla varustettu varaaja
2) Polyuretaanieristys
3) Varmistettu varoventtiilillä
4) Magnesium anodi täydentää korroosiosuojauksen
5) Lämpötila-anturit voidaan asentaa useisiin kohtiin
6) Varaajassa on yhde sähkövastukselle
7) Paineen kesto 9 bar

V a r u s t e e t

-Kiertovesipumppu

-Sähkövastus

-Magnesium anodi

-Ohjainyksikkö

F A Q , U S E I M M I T E N K Y S Y T Y T K Y S Y M Y K S E T

1) Onko aurinkovesilämmittimet toteuttamiskelpoinen vaihtoehto öljylle, sähkölle, kaasulle?

-Aurinkolämpöä ei tulisi nähdä vaihtoehtona öljylle, sähkölle tai kaasulle vaan oikeammin niitä korvaavana. Aurinko ei voi täysin korvata öljy-, sähkö- tai kaasulämmitystä, kuten esimerkiksi päivinä, jolloin on vain vähän aurinkoa. Keskimäärin voidaan sanoa kohteen oikeankokoisen aurinkolämpöjärjestelmän tuottavan 60-70 % talouden lämpimän veden tarpeesta. Suuremman määrän tuottaminen ei ole suositeltavaa, sillä silloin kesän aikana tuotettaisiin liian paljon lämpöä. jota ei voitaisi hyödyntää. Lämminvesijärjestelmä voidaan helposti automatisoida, jolloin lämpimän veden saanti voidaan taata riippumatta säästä ja auringon määrästä.

2) Kuinka kauan kestää, että investointi maksaa itsensä takaisin?

-Neljän hengen taloudessa, täydellisen aurinkovesijärjestelmän hinta ei todennäköisesti ole tavanomaista sähkö- tai kaasujärjestelmää paljonkaan arvokkaampi. Riippuen sijainnista (solar levels) ja nykyisestä lämpimän veden käyttömäärästäsi vuotuinen sähkön tai kaasun tarpeesi vaihtelee. Kuitenkin keskimäärin taloudessa, jossa käytetään 25% sähkölaskusta veden lämmittämiseen, niin täysi alkuinvestointi voidaan kattaa 4-5 vuoden vähentyneinä menoina. Tulet ehdotttomasti tekemään huomattavia säästöjä aurinkovesijärjestelmän käyttöiän aikana.

3) Voiko aurinkokeräimiä käyttää kylmissä olosuhteissa?

-Kyllä, tyhjiöaurinkoputkikeräimiä voidaan käyttää aina -30°:een saakka, tosin sellaisissa äärimmäisissä olosuhteissa järjestelmän suorituskyky on suuresti vähentynyt. Hyvä lämmöntuotanto saavutetaan vielä miedoissa pakkasolosuhteissa

4) Lämpiääkö aurinkovesijärjestelmän vesi pilvisenä päivänä?

-Kyllä. Vaikkakin aurinkokeräimen suorituskyky heikkenee pilvisinä päivinä se tuottaa edelleen lämpöä. Hyvin pilvisinä tai sateisina päivinä voidaan tarvita enemmän sähkö-, öljy- tai kaasuavustusta ylläpitämään veden lämpö vaadittavassa lämpötilassa. Järjestelmä on automatisoitu, joten lämpimän veden loppumisesta pilvisenä tai sateisena päivänä ei tarvitse olla huolissaan.

5) Voiko aurinkokeräimiä käyttää, jo olemassä olevan lämmitysjärjestelmän rinnalla?

-Normaalisti kyllä. Yksinkertaisia paluuventtiileitä voidaan usein käyttää aurinkovesijärjestelmän liittämiseen olemassaolevaan kylmän veden syöttöön. Jos säiliöösi ei voitaisi liittää aurinkovesijärjestelmää suoraan, niin on mahdollista käyttää lisäsäiliötä järjestelmien välissä kylmän veden esilämmittämiseen ennen veden menoa jo olemassaolevaan säiliöön.

6) Ovatko aurinkokeräimet näkyviä rakennuksen katolla?

-Jos ainoastaan keräin on asennettu katolle, niin useimmitten se sulautuu rakennuksen kattotyyliin melko hyvin. Aurinkokeräimet ovat hyvin ohuita ja ne voidaan asentaa katon suuntaisesti. Etäältä ne näyttävät kattoikkunalta. Joillain alueilla saattaa vaatia rakennusviranomaisten hyväksynnän.

7) Mitä huoltoa tai ylläpitoa aurinkokeräimet vaativat?

-Normaaliolosuhteissa järjestelmää ei tarvitse huoltaa. Aurinkokeräinputkien rakenteen ansiosta tavallinen sadevesi ja tuuli pitäisi riittää pitämään putket puhtaina. Jos keräinputki sattuisi hajoamaan, niin se pitäsi vaihtaa. Tämä ei kuitenkaan ole kallista ja putki on helppo korvata. Käsistään kätevä henkilö voi asentaa uuden putken, kunhan toimii ohjeiden mukaisesti. Aurinkokeräimet toimivat useammasta hajonneesta putkesta huolimatta, kuitenkin tämä laskee järjestelmän tehoa hieman.

8) Voidaanko aurinkokeräimiä käyttää lämpimän veden suuren mittakaavan tuottamiseen?

-Aurinkokeräimet voidaan liittää sarjaan tai rinnan runsaan lämpimän veden tuottamiseen esimerkiksi kouluissa, hotelleissa ja toimistorakennuksissa. Oikeastaan järjestelmän koon suhteen ei ole rajoitteita, kuitenkaan keräimiä ei tule asentaa yli 150 putken kokonaisuuksiin(sarjaan), muutoin vesi saattaa kiehua.
